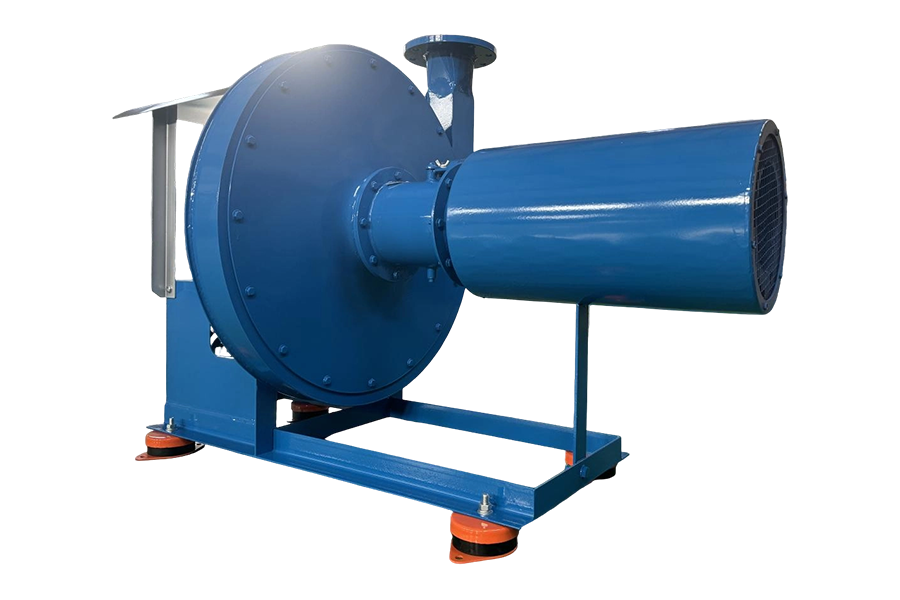

Wat is een hogedruk centrifugaalventilatorblower?

In de wereld van industriële processen gaat het verplaatsen van lucht of gas niet alleen over ventilatie; het gaat om het leveren van een nauwkeurige, krachtige luchtstroom tegen aanzienlijke systeemweerstand. Dit is waar de Centrifugaalventilator met hoge druk onmisbaar wordt. Deze machines zijn veel robuuster dan standaardventilatoren en zijn ontworpen om drukken te genereren die doorgaans variëren van 10 kPa tot meer dan 100 kPa, en dienen als kritische longen voor een breed scala aan veeleisende toepassingen. Van het garanderen van schone lucht in productiefaciliteiten via het verzamelen van stof tot het faciliteren van biologische processen bij de behandeling van afvalwater: hun rol is van cruciaal belang. Dit artikel gaat in op de werking, toepassingen en belangrijke overwegingen bij het selecteren en onderhouden van deze krachtige apparatuur, waarbij gespecialiseerde typen worden belicht, zoals de Meertraps centrifugaalventilator met hoge druk en de Energiebesparende hogedruk centrifugaalventilator . Of u nu de functie ervan in een Hogedruk centrifugaalventilatorblower voor stofafzuigsysteem of specificeer een Hogedruk industriële centrifugaalventilator biedt deze gids de diepgaande kennis die nodig is voor geïnformeerde besluitvorming.

1. De kernmotor: inzicht in hogedrukcentrifugaalblowers in de industrie

EEN Centrifugaalventilator met hoge druk werkt volgens het principe van middelpuntvliedende kracht om mechanische energie om te zetten in pneumatische energie. Omgevingslucht komt axiaal via de inlaat de waaier binnen. Terwijl de motor de waaier met hoge snelheid laat draaien, geven de roterende bladen kinetische energie aan de lucht, waardoor deze radiaal naar buiten wordt versneld. Deze lucht met hoge snelheid wordt vervolgens in het slakkenhuis (een spiraalvormige behuizing) afgevoerd, waar de lucht langzamer gaat stromen. Volgens het principe van Bernoulli resulteert deze snelheidsafname in een omzetting van kinetische energie in statische druk, wat de nuttige output is die de systeemweerstand overwint. Het rendement en het drukvermogen van een ventilator worden sterk beïnvloed door het waaierontwerp. Achterwaarts hellende bladen bieden een hoog rendement en stabiele prestaties, radiale bladen zorgen voor robuustheid voor met deeltjes beladen luchtstromen, en naar voren gebogen bladen zijn compact maar worden over het algemeen gebruikt voor taken met lagere druk. De belangrijkste prestatieparameters die elke centrifugaalventilator bepalen, zijn onder meer het volumetrische debiet (gemeten in CFM of m³/u), statische druk (in. w.g. of kPa), asvermogen (kW) en algehele mechanische efficiëntie. Het begrijpen van de relatie tussen deze factoren, weergegeven in een ventilatorprestatiecurve, is cruciaal voor een juiste selectie.

• Waaierdynamiek: Het hart van de blazer. Materiaal (van standaard staal tot speciale legeringen tegen corrosie), bladontwerp en rotatiesnelheid bepalen rechtstreeks de drukopwekking en efficiëntie.
• Systeemweerstandscurve: De ventilator werkt niet geïsoleerd. Deze moet worden afgestemd op de inherente weerstand van het systeem tegen luchtstroming, gecreëerd door kanalen, filters, dempers en procesapparatuur.
• Het meertrapsvoordeel: Voor toepassingen die zeer hoge drukken vereisen die verder gaan dan het vermogen van een enkele waaier, a Meertraps centrifugaalventilator met hoge druk wordt gebruikt. Hier stroomt de lucht achtereenvolgens door meerdere waaiers die in één enkele as zijn ondergebracht, waarbij de druk in elke fase toeneemt, waardoor het ideaal is voor processen zoals pneumatisch transport of bepaalde toepassingen voor het stimuleren van gas.

Voorbij de basis: hoe werkt een hogedrukcentrifugaalventilator?

De conversie van kinetische naar drukenergie binnen het slakkenhuis is een kritische ontwerpfocus. Het dwarsdoorsnedeoppervlak van het slakkenhuis neemt geleidelijk toe in de richting van de uitlaat, waardoor de vertraging van de lucht wordt vergemakkelijkt. De juiste speling tussen de waaier en de behuizing, effectieve afdichting om luchtrecirculatie te voorkomen en minimale aerodynamische verliezen bij de inlaat zijn allemaal ontworpen om de drukontwikkeling en operationele efficiëntie te maximaliseren.

Belangrijkste specificaties: druk, stroom en vermogen uitgelegd

Het selecteren van een ventilator vereist het balanceren van drie onderling verbonden specificaties. Statische druk is de kracht die de ventilator moet genereren om lucht door het systeem te duwen. De stroomsnelheid is het volume lucht dat wordt afgeleverd. Remvermogen is het vermogen dat nodig is om de ventilatof eenan te drijven om die specifieke druk en stroom te bereiken. Werken op een punt ver verwijderd van het beste efficiëntiepunt (BEP) van de ventilator op zijn curve leidt tot overmatig energieverbruik en mogelijke mechanische problemen.

Veel voorkomende typen: eentraps versus meertraps hogedrukcentrifugaalventilator

De keuze tussen een- en meertrapsuitvoeringen hangt af van de vereiste drukopbrengst. Eentrapsblowers zijn eenvoudiger, kosteneffectiever en geschikt voor een breed scala aan industriële toepassingen, zoals stofopvang of algemene verbrandingslucht. Meertraps centrifugaalventilator met hoge druks Hoewel ze complexer en duurder zijn, zijn ze de oplossing voor extreme drukvereisten en bieden ze een compacte voetafdruk in vergelijking met het bereiken van vergelijkbare drukken met meerdere eentrapsunits in serie.

2. Industriële kerntoepassingen: waar kracht en precisie samenkomen

De Hogedruk industriële centrifugaalventilator is een werkpaard in alle sectoren. Het vermogen om consistente lucht onder hoge druk te leveren, maakt hem van cruciaal belang voor processen waarbij lucht niet alleen voor het comfort dient, maar ook voor het mogelijk maken van chemische, fysische of biologische reacties. Bij de materiaalbehandeling drijven ze pneumatische transportsystemen aan, waarbij poeders en korrels door pijpleidingen worden verplaatst. In de productie leveren ze verbrandingslucht aan ovens en ketels, waardoor een efficiënte verbranding van brandstof wordt gegarandeerd. Ze zijn essentieel bij droogprocessen, waarbij hete lucht met hoge snelheid vocht uit producten verwijdert. Misschien wel een van de meest zichtbare toepassingen is het milieubeheer. EEN Hogedruk centrifugaalventilatorblower voor stofafzuigsysteem zorgt voor de nodige zuigkracht om met stof beladen lucht door kappen en kanalen te trekken, waardoor deze door filterzakken of patronen wordt geperst. De druk moet voldoende zijn om de toenemende weerstand van het filter te overwinnen als het met stof belast wordt. Op dezelfde manier wordt bij waterbehandeling a Hogedruk centrifugale luchtblazer voor afvalwaterbehandeling wordt gebruikt in beluchtingsbassins. Hier wordt lucht door diffusers op de bodem van tanks geperst om zuurstof te leveren aan micro-organismen die organisch afval afbreken. De druk moet hoog genoeg zijn om zowel de waterdiepte (waterkolom) als de weerstand van de diffusors te overwinnen.

• Stofinzameling: De blower creates a negative pressure throughout the collection network. Its reliability directly impacts plant air quality and regulatory compliance. Sizing must account for filter condition (clean vs. dirty).
• Afvalwaterbeluchting: Dit is vaak de grootste elektrische belasting in een zuiveringsinstallatie. De efficiëntie van de ventilator is van het grootste belang. Fijnbellige diffusors vereisen een hogere druk, maar bieden een superieure zuurstofoverdrachtsefficiëntie, waardoor hogedrukventilatorontwerpen worden begunstigd.
• Procesindustrieën: In de chemische, farmaceutische en voedselproductie leveren deze blowers gecontroleerde, vaak olievrije, lucht voor fluïdisatie, agitatie of als reactant in gesloten processen, waarbij nauwkeurige controle en materiaalcompatibiliteit vereist zijn.

Geforceerde lucht voor kritieke processen: de rol van de hogedruk industriële centrifugaalventilator

Naast ventilatie zijn deze ventilatoren ook in de productielijn geïntegreerd. Ze zorgen voor een consistente kwaliteit in processen zoals het transporteren van plastic pellets, het drogen van papierbanen of de werking van een wervelbedreactor, waarbij variaties in de luchtstroom kunnen leiden tot productdefecten of processtoringen.

Zorg voor schone lucht: de hogedruk-centrifugaalventilatorblower voor het stofafzuigsysteem

Deze toepassing vereist een ventilator met een prestatiecurve die een breed scala aan systeemdrukken aankan terwijl de filters worden geladen en gereinigd. De ventilator moet ook zo zijn geconstrueerd dat hij potentiële schurende stofdeeltjes kan verwerken die door het filter kunnen dringen, waardoor het materiaal van de waaier en de coating kritische selectiefactoren zijn.

Casusvoorbeeld: Optimalisatie van beluchtingsbassins

Moderne afvalwaterzuiveringsinstallaties maken er steeds meer gebruik van Energiebesparende hogedruk centrifugaalventilator technologie met Variable Frequency Drives (VFD's). In plaats van op constante snelheid te draaien en de luchtuitvoer met kleppen te beperken, zorgt de VFD ervoor dat de snelheid van de ventilatormotor kan moduleren op basis van sensoren voor opgeloste zuurstof in het bassin. Dit kan het energieverbruik met 30% of meer verminderen, aangezien het stroomvereiste grofweg evenredig is met de derde macht van de snelheid. Dit illustreert hoe de juiste ventilatortechnologie rechtstreeks van invloed is op de operationele duurzaamheid en kosten.

3. De economie van de lucht: efficiëntie en selectie voor waarde op de lange termijn

De purchase price of a Centrifugaalventilator met hoge druk bedraagt slechts een fractie van de Total Cost of Ownership (TCO). Over een levensduur van tien jaar kunnen de energiekosten ruim 70% van de TCO uitmaken. Kies daarom voor een Energiebesparende hogedruk centrifugaalventilator is geen extra kostenpost, maar een cruciale investering. Belangrijke efficiëntiekenmerken zijn onder meer aerodynamisch geoptimaliseerde waaiers, hoogefficiënte (IE3/IE4) motoren en geïntegreerde besturingssystemen zoals Variable Frequency Drives (VFD's). Een VFD levert enorme besparingen op in toepassingen met een variabele stroomvraag, doordat de ventilator slechts zo snel kan draaien als nodig is, waardoor de verspillende energiedissipatie van gaskleppen of inlaatleischoepen wordt vermeden. Het selectieproces moet rigoureus zijn: het begint met het nauwkeurig berekenen van de vereiste stroom en druk van het systeem, waarbij rekening wordt gehouden met alle verliezen en toekomstige behoeften. De gassamenstelling (temperatuur, vochtigheid, corrosiviteit, deeltjesgehalte) bepaalt de materiaalkeuze voor de waaier en de behuizing. De installatieomgeving (ruimte, omgevingstemperatuur, geluidsbeperkingen) heeft invloed op de configuratie. Ten slotte zijn het evalueren van de bruikbaarheid en de beschikbaarheid van lokale technische ondersteuning essentieel voor het minimaliseren van de onderhoudskosten en uitvaltijden gedurende de levensduur.

• Analyse van levenscycluskosten (LCCA): EENlways request an LCCA from suppliers. Compare the 5-10 year projected energy costs of different models. A slightly higher upfront cost for a more efficient unit often has a rapid payback period.
• Systeemintegratie: De blower should be selected as part of a system. Inefficient duct design, undersized filters, or leaky piping will force the blower to work harder, negating the benefits of an efficient unit. A holistic review is recommended.
• Toekomstbestendig: Houd rekening met mogelijke veranderingen in het productievolume of het proces. Het selecteren van een ventilator met VFD biedt inherente flexibiliteit om zich aan te passen aan een reeks toekomstige bedrijfsomstandigheden zonder mechanische veranderingen.

Veelgestelde vragen

Waarin verschilt een hogedruk-centrifugaalblower van een gewone industriële ventilator?

De key differences lie in design, capability, and application. A regular industrial fan (like an axial fan) is designed to move large volumes of air at very low static pressures (typically below 2 kPa), ideal for general ventilation or condenser cooling. A Centrifugaalventilator met hoge druk is mechanisch robuust, met een heavy-duty waaier en behuizing die ontworpen zijn om statische drukken te genereren van 10 kPa tot enkele honderden kPa. Het werkt tegen aanzienlijke systeemweerstand, zoals die gevonden wordt in diepe filterbedden, lange pijpleidingen of onderwaterdiffusers. De prestatiecurve is ook steiler, wat betekent dat de luchtstroom gevoeliger is voor veranderingen in de systeemdruk.

Wat zijn de belangrijkste oorzaken van het hoge energieverbruik van deze ventilatoren en hoe kan dit worden verminderd?

Een hoog energieverbruik komt voornamelijk voort uit drie problemen: 1) Opererend ver van het Best Efficiency Point (BEP): Dit is vaak te wijten aan onjuiste initiële afmetingen of wijzigingen in het systeem na de installatie. 2) Throttling-controle: Het gebruik van dempers of kleppen om de luchtstroom te beperken verspilt energie door kunstmatige weerstand te creëren. 3) Systeemproblemen: Verstopte filters, ingestorte kanalen of lekken verhogen de weerstand van het systeem, waardoor de ventilator gedwongen wordt harder te werken. Reductiestrategieën omvatten het uitvoeren van een systeemaudit om de juiste omvang te garanderen, het achteraf inbouwen van een systeem Energiebesparende hogedruk centrifugaalventilator uitgerust met een VFD voor snelheidsregeling en implementatie van een rigoureus preventief onderhoudsprogramma om de systeemweerstand laag te houden.

Can I retrofit my old blower with a VFD for energy savings?

In veel gevallen wel, maar een professionele beoordeling is van cruciaal belang. Een VFD kan worden toegevoegd aan een bestaande motor met constant toerental om variabele snelheidsregeling mogelijk te maken. Er moeten echter factoren worden gecontroleerd: de motor moet VFD-compatibel zijn (inverter-duty Rated) om de spanningspieken van de frequentieregelaar te kunnen weerstaan; de mechanische componenten van de ventilator (lagers, as) moeten bestand zijn tegen de mogelijke werking bij verschillende kritische snelheden; en de bestaande besturingslogica moet worden geïntegreerd. Voor oudere blowers een volledige vervanging door een nieuwe, geïntegreerde Energiebesparende hogedruk centrifugaalventilator system may offer a better return on investment due to combined gains from a modern, aerodynamically efficient impeller, a high-efficiency motor, and a perfectly matched VFD.

Hoe bepaal ik een ventilator voor een nieuw stofopvang- of beluchtingssysteem?

De dimensionering is een technische berekening in twee stappen. Bepaal eerst het vereiste Stroomsnelheid (Q). Voor een stofafscheider is dit gebaseerd op de gewenste opvangsnelheid bij alle afzuigkappen en het totale luchtvolume van het kanaalwerk. Voor beluchting is het gebaseerd op het biologische zuurstofverbruik (BOD) van het afvalwater en de zuurstofoverdrachtsefficiëntie (OTE) van de diffusors. Ten tweede: bereken het totaal Statische druk (SP) de ventilator moet overwinnen. Dit telt alle verliezen op: ingangsverlies in de kap, verlies van kanaalwrijving, filter-/mediaverlies (gebruik de maximaal verwachte "vuile" weerstand) en voor beluchting, de onderdompelingsdiepte van de diffusors plus hun schoon/vuil drukverlies. Voeg altijd een veiligheidsfactor toe (bijvoorbeeld 10-15%). De ventilator wordt zo geselecteerd dat de prestatiecurve voldoet aan het (Q, SP) werkpunt of deze zelfs overtreft. Overleg met een ervaren ingenieur of leverancier voor a Hogedruk centrifugaalventilatorblower voor stofafzuigsysteem or a Hogedruk centrifugale luchtblazer voor afvalwaterbehandeling wordt ten zeerste aanbevolen om dure ondermaatse of inefficiënte overmaatse afmetingen te voorkomen.

Welk onderhoud is het meest cruciaal om onverwachte stilstand te voorkomen?

EEN proactive maintenance program is essential. The most critical tasks include: 1) Trillingsmonitoring: Regelmatige controles kunnen onbalans, lagerslijtage of verkeerde uitlijning vroegtijdig opsporen. 2) Lagersmering: Houd u strikt aan de intervallen van de fabrikant en gebruik het juiste type en de juiste hoeveelheid vet om oververhitting en defecten te voorkomen. 3) Filterinspectie (voor inlaatfilters): EEN clogged inlet filter starves the blower, causing performance drop and potential vacuum-related issues. 4) Waaierinspectie: Controleer regelmatig op stofophoping, corrosie of slijtage, die de prestaties kunnen verslechteren en onbalans kunnen veroorzaken. 5) Uitlijning controleren: Controleer en pas bij eenheden met riemaandrijving de riemspanning en de uitlijning van de schijf aan; Zorg er bij units met directe aandrijving voor dat de uitlijning van de koppeling behouden blijft. Door gedetailleerde logboeken van alle metingen bij te houden, kunt u trends identificeren en corrigerende maatregelen plannen voordat er een fout optreedt.
