Hoe selecteert u een centrifugaalventilator voor zwaar gebruik voor industrieel gebruik?

Het juiste opgeven zware centrifugaalventilator voor een industriële toepassing is een van de meest consequente beslissingen bij het ontwerp van een ventilatie- of procesluchtsysteem. Een te kleine ventilator kan de systeemweerstand niet overwinnen en levert niet de vereiste luchtstroom. Een te grote ventilator verspilt energie, verhoogt het geluid, versnelt de lagerslijtage en werkt vaak in een onstabiel gebied van zijn prestatiecurve. Voor inkoopingenieurs, fabrieksmanagers en grootdistributeurs biedt deze gids een evaluatiekader op technisch niveau dat betrekking heeft op het ontwerp van de waaier, de aerodynamische prestaties, de motorselectie, het matchen van toepassingen en inkoopcriteria.

Wat is een centrifugaalventilator voor zwaar gebruik? Kernwerkingsprincipes

Een centrifugaalventilator versnelt de lucht door kinetische rotatie-energie van een aangedreven waaier over te brengen naar de luchtstroom. Lucht komt axiaal bij het oog (midden) de waaier binnen, wordt radiaal naar buiten versneld door de roterende bladen en komt uit in een spiraalvormig huis waar de snelheidsdruk wordt omgezet in statische druk. De term 'heavy duty' in de classificatie van industriële ventilatoren duidt op ventilatoren die zijn gebouwd om aan hogere bedrijfseisen te voldoen - inclusief hoge statische drukken boven 1.000 Pa, continue bedrijfscycli bij verhoogde temperaturen, corrosieve of met deeltjes beladen luchtstromen, en structurele belasting door grote waaierdiameters en hoge rotatiesnelheden.

Mechanisme voor luchtstroomconversie en drukgeneratie

De fundamentele prestatierelatie in een centrifugaalventilator wordt beschreven door de ventilatorwetten, die bepalen hoe het luchtstroomvolume (m3/u), de statische druk (Pa), het asvermogen (kW) en het geluidsniveau veranderen met de snelheid en grootte van de waaier. Deze relaties worden vastgelegd door vloeistofmechanica en zijn uniform van toepassing op alle centrifugaalventilatorontwerpen:

• Het luchtstroomvolume varieert rechtstreeks met de rotatiesnelheid van de waaier (rpm) – een verdubbeling van de snelheid verdubbelt de stroom
• De statische druk varieert met het kwadraat van de waaiersnelheid; een verdubbeling van de snelheid verviervoudigt de druk
• Het asvermogen varieert met de derde macht van de waaiersnelheid; een verdubbeling van de snelheid verhoogt het energieverbruik met een factor acht
• Voor geometrisch vergelijkbare ventilatoren met dezelfde snelheid varieert de luchtstroom met de derde macht van de waaierdiameter, en varieert de druk met het kwadraat van de diameter.

Deze wetten hebben directe gevolgen voor de energiekosten in ventilatiesystemen met variabele belasting. Een aandrijving met variabele frequentie (VFD) die de ventilatorsnelheid met 20% verlaagt, vermindert het energieverbruik met ongeveer 49%. Daarom is VFD-regeling de standaardspecificatie in modern, energiezuinig industrieel ventilatieontwerp.

Waaiertypen, materialen en constructief ontwerp

Waaiertypes en materialen voor zwaar uitgevoerde centrifugaalventilatoren

De geometrie van het rotorblad is de belangrijkste bepalende factor voor de druk-volumekarakteristiek, de efficiëntiepiek en de geschiktheid van een centrifugaalventilator voor verschillende luchtkwaliteitsomstandigheden. De drie belangrijkste bladgeometrieën – achterwaarts gebogen, voorwaarts gebogen en radiaal – voldoen elk aan verschillende eisen op het gebied van druk, efficiëntie en verontreinigingsverwerking. In de onderstaande tabel worden deze ontwerpen vergeleken op basis van de parameters die het meest relevant zijn voor beslissingen over industriële inkoop.

De materiaalkeuze voor zwaar uitgevoerd waaiers hangt af van de temperatuur, de chemische samenstelling en het schurende gehalte van de behandelde luchtstroom. Standaard koolstofstaal (S235JR of S355JR volgens EN 10025) wordt gebruikt voor toepassingen met schone lucht bij omgevingstemperatuur. Dermisch verzinkt of met epoxy gecoat koolstofstaal verlengt de levensduur in matig corrosieve omgevingen. Roestvrij staal (304 of 316L) is gespecificeerd voor ventilatie van chemische fabrieken en voedselverwerkingsomgevingen. Slijtvast staal met een hoog chroomgehalte (doorgaans een Cr-gehalte van 28%) wordt gebruikt in mineraalverwerkings- en cementfabriektoepassingen waar de inslag van schurende deeltjes het belangrijkste faalmechanisme is.

Matching luchtstroom, statische druk en systeemweerstand

Specificaties voor luchtstroom en statische druk van centrifugaalventilator voor zwaar gebruik

Voor een juiste aerodynamische maatvoering moet de prestatiecurve van de ventilator worden uitgezet tegen de systeemweerstandscurve. Het systeemwerkpunt is het snijpunt van deze twee curven. Een goed geselecteerde ventilator werkt op of nabij zijn piekefficiëntiepunt onder de ontwerpbedrijfsomstandigheden. Als u uiterst links van het piekefficiëntiepunt werkt, riskeert u een stijging - een aerodynamische instabiliteit die cyclische stroomomkering, ernstige trillingen en snelle schade aan de waaier veroorzaakt. De onderstaande tabel biedt referentie specificaties voor luchtstroom en statische druk voor zware centrifugaalventilatoren in typische categorieën van industriële ventilatorgroottes.

De statische drukvereisten voor een kanaalsysteem worden berekend door alle drukverliezen langs het langste kanaaltraject bij elkaar op te tellen - inclusief wrijvingsverliezen bij rechte kanalen (berekend volgens de Darcy-Weisbach-vergelijking), fittingverliezen (buigingen, samentrekkingen, uitzettingen), drukval in filters en spoel, en weerstanden van eindapparatuur. Kopers moeten de totale statische systeemdruk opgeven bij het ontwerpluchtdebiet, en niet slechts één van deze waarden, wanneer zij bij leveranciers om ventilatorselectie vragen.

Motorvermogen, aandrijfconfiguratie en efficiëntieklasse

Kracht en efficiëntie van de centrifugaalventilatormotor voor zwaar gebruik

Motorselectie voor a zware centrifugaalventilator moet rekening houden met de servicefactor, de startstroom, de schijfconfiguratie en de energie-efficiëntieklasse. Het nominale vermogen van de motor moet groter zijn dan het ventilatorasvermogen op het maximale systeemwerkpunt - doorgaans met een servicefactor van 1,10 tot 1,25 toegepast op het berekende asvermogen om thermische overbelasting te voorkomen tijdens vraagpieken of variaties in de systeemweerstand.

De configuratie van de schijf heeft rechtstreeks invloed op de flexibiliteit van de installatie, de mogelijkheid om de snelheid aan te passen en de toegang voor onderhoud:

• Directe aandrijving: De waaier wordt rechtstreeks op de motoras gemonteerd. Deze configuratie elimineert riemverliezen (doorgaans 3-5% efficiëntiewinst ten opzichte van riemaandrijving), vermindert het onderhoud en biedt een compact installatiebereik. Directe aandrijving is standaard voor kleinere ventilatoren tot ongeveer 30 kW en voor ventilatoren die een nauwkeurige snelheidsregeling via VFD vereisen.

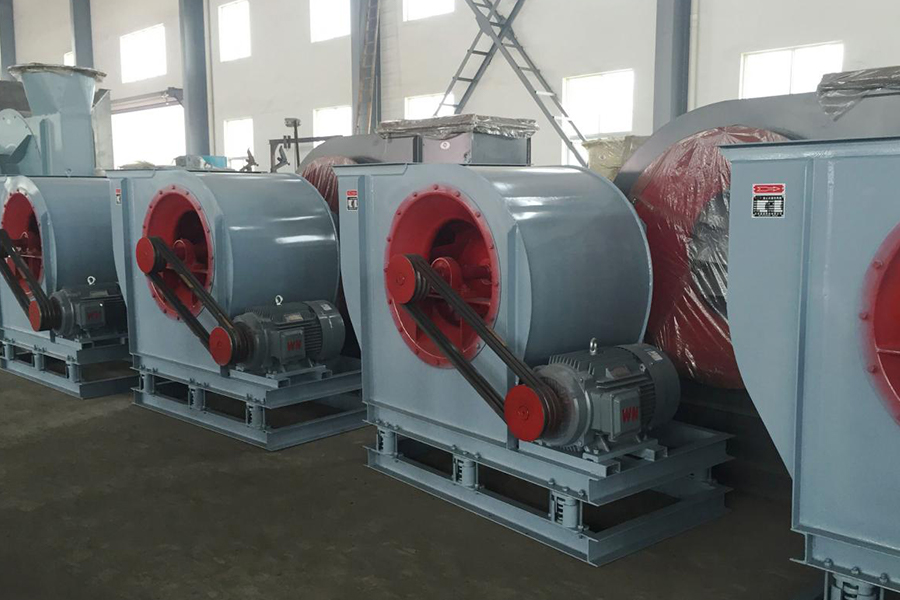

• Riemaandrijving (V-riem of poly-V): De motor drijft de ventilatoras aan via een schijf- en riemopstelling. Dankzij de riemaandrijving kan de snelheid van de waaier worden aangepast door de schijfdiameters te wijzigen - handig voor inbedrijfstelling ter plaatse waarbij de exacte systeemweerstand onzeker was in de ontwerpfase. Standaard V-riemaandrijvingen introduceren 3–5% transmissieverlies. Getande of synchrone riemen compenseren 1 à 2% van dit verlies.
• Gekoppelde aandrijving: De motor- en ventilatoras zijn verbonden via een flexibele koppeling. Gebruikt in grote ventilatoren boven 75 kW waarbij directe montage op een motoras mechanisch onpraktisch is. Vereist nauwkeurige asuitlijning om voortijdige slijtage van lagers en koppelingen te voorkomen.

De classificatie voor de energie-efficiëntie van motoren volgt de IE-normen (International Efficiency), gedefinieerd in IEC 60034-30-1. IE3 (Premium Efficiency) is de minimaal verplichte klasse voor motoren boven 0,75 kW in de Europese Unie onder EU-verordening 2019/1781, van kracht vanaf juli 2023. IE4 (Super Premium Efficiency) wordt steeds vaker gespecificeerd in inkoopcontracten voor industriële ventilatoren met continu gebruik om de energiekosten over de levenscyclus te minimaliseren. De zwaar uitgevoerd centrifugaalventilatormotorvermogen en efficiëntie moeten altijd samen worden geëvalueerd: een motor met een hoger rendement en hetzelfde nominale vermogen vermindert het jaarlijkse energieverbruik en de bedrijfskosten gedurende de levensduur van de ventilator.

Industriële ventilatietoepassingen en milieuvereisten

Zwaar uitgevoerde centrifugaalventilator voor industriële ventilatiesystemen

The zware centrifugaalventilator for industrial ventilation systems De markt omvat een breed scala aan procesomgevingen, die elk specifieke materiaal-, coating-, afdichtings- en veiligheidseisen stellen aan de ventilatorconstructie. De volgende categorieën vertegenwoordigen de meest voorkomende industriële toepassingssegmenten met hun bepalende technische vereisten:

• Gieterij- en metaalbewerkingsventilatie: Verwerkt lucht met een hoge temperatuur (tot 300–400 graden Celsius) met metaaldampen en fijne deeltjes. Vereist lagersmering bij hoge temperaturen, thermisch geïsoleerde lagersokkels en slijtvaste waaiercoatings. Asafdichtingen moeten het binnendringen van schurende deeltjes in het lagerhuis voorkomen.
• Fans van chemische fabrieken en uitlaatgaswassers: Verwerkt corrosieve gasstromen die zure of alkalische verbindingen bevatten. Vereist een FRP (vezelversterkte kunststof) of roestvrijstalen waaier- en behuizingconstructie, PTFE of mechanische asafdichtingen en een vonkbestendige constructie als er ontvlambare dampen aanwezig zijn.
• Cement- en mineraalverwerking: Verwerkt met stof beladen lucht in hoge concentraties – tot enkele honderden grammen per kubieke meter bij toepassingen met ruwe walserij en ovenafzuiging. Vereist een radiale (peddel)waaier met harde bladvoorranden, vervangbare slijtvoeringen in de inlaatzone van de behuizing en robuuste asafdichtingen om het binnendringen van stof in de lagers te voorkomen.
• Tunnel- en ondergrondse mijnventilatie: Vereist ATEX- of IECEx-certificering voor potentieel explosieve atmosferen, hoge structurele integriteit voor grote waaierdiameters en een geluidsarm ontwerp voor bezette ondergrondse ruimtes. Omkeerbare ventilatorcapaciteit is vereist in noodventilatiesystemen in mijnen.
• Ketelventilatoren met geforceerde trek (FD) en geïnduceerde trek (ID): FD-ventilatoren verwerken omgevingslucht met een hoog volume en een gematigde druk. ID-ventilatoren verwerken hete, stoffige, corrosieve rookgassen bij hoge temperaturen. ID-ventilatoren vereisen aanzienlijk robuustere materiaalspecificaties dan FD-ventilatoren voor hetzelfde ketelvermogen.

Wholesale Sourcing: prijzen, MOQ en certificeringsvereisten

Groothandelsprijzen en MOQ voor zware centrifugaalventilatoren

Voor kopers evalueren zwaar uitgevoerd groothandelsprijzen en MOQ voor centrifugaalventilatoren De marktsegmenten zijn scherp op basis van ventilatorgrootte, materiaalspecificatie en op maat gemaakte technische inhoud. Standaardcatalogusventilatoren in middelgrote industriële afmetingen (waaierdiameter 400–800 mm, motorvermogen 4–30 kW) in koolstofstalen constructie vormen het basissegment met het hoogste volume en hebben de meest concurrerende prijzen met minimale bestelhoeveelheden van slechts 1–5 eenheden. Op maat gemaakte grote ventilatoren boven de 75 kW zijn doorgaans bestellingen van één unit of kleine batches met volledige technische documentatiepakketten en doorlooptijden van 8 tot 20 weken.

De kwalificatie voor groothandelsinkoop voor industriële centrifugaalventilatoren moet de volgende documentatie- en verificatievereisten omvatten:

• Testcertificaat ventilatorprestaties volgens ISO 5801 (industriële ventilatoren - prestatietests met gestandaardiseerde luchtwegen) of AMCA 210 (laboratoriummethoden voor het testen van ventilatoren op gecertificeerde aerodynamische prestaties)
• Testcertificaat voor trillingssterkte volgens ISO 14694 (industriële ventilatoren – specificaties voor balanskwaliteit en trillingsniveaus) – Kwaliteit BV-3 of beter is standaard voor industriële ventilatoren
• Waaierbalanscertificaat — ISO 1940-1 balanskwaliteitsklasse G6.3 minimaal voor standaardgebruik; G2.5 voor precisie- of hogesnelheidstoepassingen
• Motor IE-efficiëntieklassecertificaat volgens IEC 60034-30-1
• ATEX- of IECEx-certificaat voor ventilatoren gespecificeerd in potentieel explosieve atmosferen (vereiste categorieën zijn afhankelijk van zoneclassificatie)
• Materiaalcertificaten (molencertificaten) voor waaier-, as- en behuizingsmaterialen volgens de gespecificeerde norm
• Documentatie over lagerselectie die de levensduur van L10h bevestigt bij nominale bedrijfsomstandigheden – minimaal 40.000 uur is standaard voor continu industrieel gebruik

Veelgestelde vragen

1. Wat is het verschil tussen een centrifugaalventilator en een axiaalventilator in industriële toepassingen?

A zware centrifugaalventilator genereert druk door rotatie-kinetische energie om te zetten in statische druk via radiale luchtstroom in een spiraalvormig huis. Het bereikt hoge statische drukken (500–15.000 Pa en hoger) bij relatief lagere volumetrische stroomsnelheden, waardoor het geschikt is voor kanaalsystemen met hoge weerstand. Een axiale ventilator verplaatst lucht evenwijdig aan de as van de as en bereikt hoge stroomsnelheden bij lage statische drukken (doorgaans minder dan 500 Pa). Centrifugaalventilatoren hebben de voorkeur voor industriële ventilatiekanalen, proceslucht en materiaalbehandelingssystemen. Axiale ventilatoren hebben de voorkeur voor toepassingen met een groot volume en lage weerstand, zoals koeltorens en dakafzuiging.

2. Hoe bereken ik het benodigde motorvermogen voor een centrifugaalventilator?

Het vereiste asvermogen voor een centrifugaalventilator wordt berekend met de formule: P = (Q x Ps) / (3600 x eta), waarbij P het asvermogen in kW is, Q het luchtstroomvolume in m3/h, Ps de statische ventilatordruk in Pa, en eta het totale ventilatorrendement is, uitgedrukt als decimaal. Een ventilator die bijvoorbeeld 20.000 m3/u levert bij 1.500 Pa met een totaal rendement van 70% heeft een asvermogen nodig van (20.000 x 1.500) / (3.600 x 0,70) = ongeveer 11,9 kW. Het nominale motorvermogen moet minimaal 10–25% boven deze berekende waarde worden gekozen om een ​​adequate servicefactor te bieden voor het opstarten en systeemvariatie.

3. Welke trillingsnorm is van toepassing op centrifugaalventilatoren voor zwaar gebruik?

Industriële centrifugaalventilatoren worden beoordeeld aan de hand van ISO 14694, waarin de ernstlimieten voor trillingen worden gespecificeerd in termen van trillingssnelheid (mm/s RMS) gemeten bij de lagerhuizen tijdens bedrijf bij nominale snelheid en belasting. Voor standaard centrifugaalventilatoren voor zwaar gebruik is de acceptatielimiet doorgaans BV-3, wat overeenkomt met een maximale trillingssnelheid van 4,5 mm/s RMS in geïnstalleerde toestand. Ventilatoren die op flexibele steunen zijn geïnstalleerd of in gevoelige structurele omgevingen werken, kunnen worden gespecificeerd als BV-2 (2,8 mm/s RMS) of BV-1 (1,8 mm/s RMS). Kopers moeten de vereiste trillingsgraad specificeren in de aankoopspecificatie en voor elke eenheid fabriekstestrapporten opvragen.

4. Welke certificeringen zijn vereist voor centrifugaalventilatoren die worden gebruikt in explosieve atmosferen?

Centrifugaalventilatoren die zijn geïnstalleerd in gebieden die zijn geclassificeerd als potentieel explosieve atmosfeer onder ATEX-richtlijn 2014/34/EU (Europese Unie) of IECEx-systeem (internationaal) moeten worden gecertificeerd voor de toepasselijke apparatuurcategorie en gas- of stofgroep. De vereiste apparatuurcategorie hangt af van de zoneclassificatie van het installatiegebied: Zone 1 of Zone 2 voor gas-/dampgevaren, Zone 21 of Zone 22 voor stofgevaren. Voor ventilatorconstructies in explosieve atmosferen zijn vonkbestendige materiaalcombinaties vereist (doorgaans vonkvrij waaiermateriaal versus behuizing, of niet-metalen constructie), antistatische aardingsvoorzieningen en naleving van de temperatuurklasse om ontsteking van de specifieke aanwezige brandbare stof te voorkomen.
