Welke aangepaste centrifugaalventilatorconfiguratie optimaliseert uw systeemprestaties?

Ingenieurs en inkoopspecialisten worden bij het specificeren geconfronteerd met complexe beslissingen aangepaste centrifugaalventilator systemen voor industriële toepassingen. Deze mechanische apparaten draaien rotatie-energie om in luchtstroom en druk door middel van waaierwerking en bedienen cruciale functies in de HVEENC-, productie-, chemische verwerkings- en energieopwekkingssectoren. Het begrijpen van de technische relaties tussen waaiergeometrie, materiaalconstructie en motorefficiëntie zorgt voor een optimale uitrustingsselectie die de gelijktijdige investering in evenwicht brengt met de bedrijfskosten gedurende de levenscyclus.

De basisprincipes van centrifugaalventilatoren begrijpen

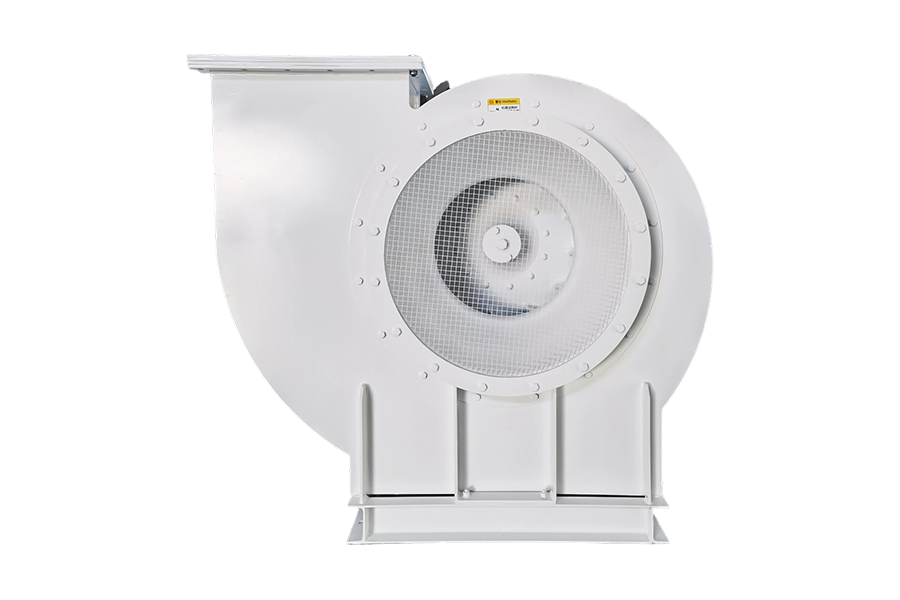

EEN aangepaste centrifugaalventilator werkt volgens het principe van radiale versnelling. Lucht komt axiaal binnen via het rotoroog, waardoor de middelpuntvliedende kracht deze naar buiten versnelt langs de bladoppervlakken onder een hoek van 90 graden ten opzichte van de inlaatrichting. De slakkenhuisbehuizing vergroot deze lucht met hoge snelheid en zet kinetische energie om in statische druk door geleidelijke uitzetting van het dwarsdoorsnedeoppervlak. Deze mogelijkheid om druk te genereren verrassende centrifugale ontwerpen van axiale alternatieven, waardoor ze essentieel zijn voor systemen met aanzienlijke kanaalweerstand of filtratievereisten.

De waaierdiameter heeft directe invloed op de prestatiekenmerken. Grotere diameters verplaatsen grotere luchtvolumes bij lagere rotatiesnelheden, waardoor de efficiëntie wordt verbeterd en het geluid wordt verminderd. Standaard industriële waaiers bestaan ​​van 200 mm tot 3000 mm, afhankelijk van de toepassingsvereisten. De specifieke snelheidsberekening, bepaald door rotatiesnelheid, debiet en drukstijging, bepaalt de juiste ventilatorclassificatie voor elk werkpunt.

Waaierontwerptypen en prestatiekenmerken

De waaiergeometrie vertegenwoordigt de belangrijkste aanpassingsvariabele van invloed is op de efficiëntie, het drukvermogen en de verwerking van deeltjes. Drie eenvoudige bladconfiguraties domineren industriële toepassingen, die elk verschillende prestatieprofielen bieden

De volgende vergelijkingstabel vat de kritische verschillen tussen waaiertypen samen:

Voorwaarts gebogen waaiers

Voorwaarts gebogen waaiers, meestal eekhoornkooi-ontwerpen genoemd, zijn voorzien van dominante ondiepe bladen die in de rotatierichting zijn gebogen. Deze configuraties knipperen uit in toepassingen met grote druk en grote volumes die compacte afmetingen afgelegen. De vermogenscurve bij overbelasting brengt echter operationele risico's met zich mee: de motorbelasting neemt krachtige toe krachtige de statische druk beperkte, wat mogelijke motorstoringen veroorzaakt als de systeemweerstand verandert.

EENchterwaarts gebogen waaiers

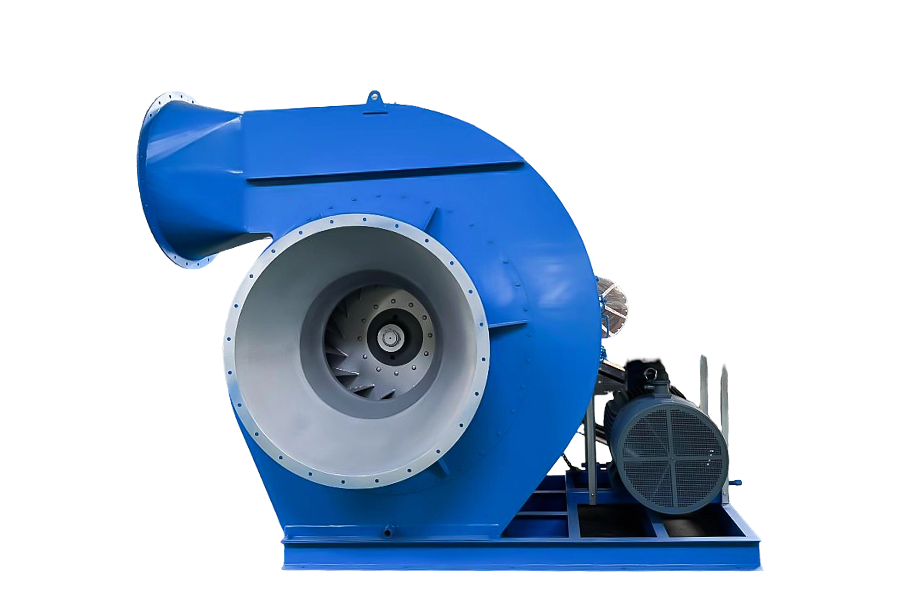

EENchterwaarts gebogen centrifugaalventilator configuraties leveren superieure optimalisatie door aerodynamische bladprofielen die tegen de rotatierichting in buigen. Deze reikt een efficiëntie van 75-85% terwijl de niet-overbelastende vermogenskarakteristieken behouden blijven. Het zelfreinigende bladontwerp verdraagt ​​een gemiddelde stofbelasting, waardoor het geschikt is voor industriële afzuig- en luchtbehandelingsunits. Hogedrukvarianten bereiken statische druk tot 1750 mmWC met luchtvolumes tot 950.000 CMH

Radiale bladwaaiers

Radiaal ontwerpen maakt gebruik van rechte bladen die zich loodrecht op de rotatieas uittrekken. Deze robuuste configuraties zijn bestand tegen schurende materialen, vezelige vezels en met deeltjes beladen luchtstromen die gebogen bladen onmogelijk onmogelijk. Industriële toepassingen zijn onder meer pneumatisch transport, zandstraalsystemen en het hanteren van houtsnippers, waarbij duurzaamheid belangrijk is en optimalisatie-optimalisatie.

Efficiëntie en toepassingsmatching

Het selecteren van het juiste waaiertype vereist een analyse van de luchtkwaliteit, drukvereisten en efficiënte prioriteiten. Schone luchttoepassingen met gematigde druk zijn geschikt voor achterwaarts gebogen ontwerpen. HVAC-systemen met een hoog volume en lage druk werken efficiënt met voorwaarts gebogen waaiers. Schurende of vezelachtige materialen verborgen ondanks de lagere efficiëntie radiale bladconfiguraties.

Materiaalkeuze voor aangepaste toepassingen

De bedrijfsomgeving dicteert materiaalspecificaties voor aangepaste centrifugaalventilator constructie. Extreme temperaturen, corrosieve media en slijtageniveaus beïnvloeden de stoffen van componenten en onderhoudsintervallen. Standaardmaterialen zijn onder meer koolstofstaal, aluminiumlegeringen en verschillende soorten roestvrij staal, met gespecialiseerde coatings beschikbaar voor extreme omstandigheden.

De volgende tabel gecombineerde materiaalopties en hun geschikteheid voor verschillende industriële omgevingen:

Constructie van koolstofstaal

Standaard koolstofstaalsoorten bieden kosteneffectieve oplossingen voor algemene ventilatie en toepassingen voor schone lucht. Poedercoating van epoxyafwerkingen uitgebreide de stoffen in matig corrosieve omgevingen. De zwaar gelaste constructie is bestand tegen reduceren tot een waterdruk van 22 inch voor industriële bedrijfscycli [^45^].

Roestvrijstalen opties

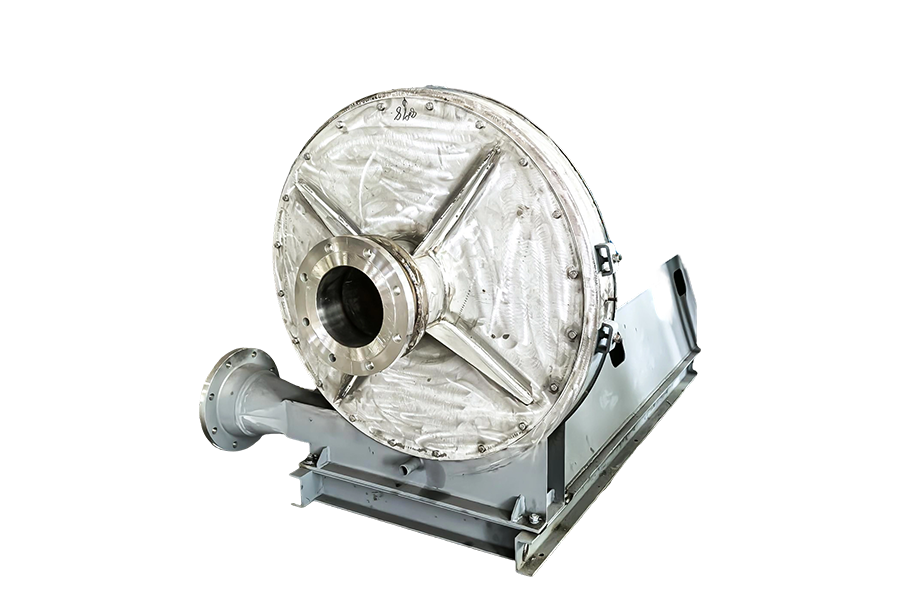

Centrifugaalventilator van roestvrij staal constructie richt zich op analoge omgevingen in de chemische verwerking, voedselproductie en maritieme toepassingen. Type 304 roestvrij staal is bestand tegen organische chemicaliën en standaardreinigingsprotocollen. Type 316L biedt superieure chloorbestendige voor kustinstallaties en chemische wassystemen.

EENluminium legeringen

Waaiers van aluminium A356-legering, gestructureerd door middel van lagedrukgieten en T6-warmtebehandeling, bereiken treksterktes van meer dan 280 MPa met een rek van meer dan 3,5%. Deze lichtgewicht componenten verminderen het totale ventilatorgewicht met ongeveer 60% vergeleken met stalen equivalenten, wat transporttoepassingen en installaties met structurele beperkingen tien goede komt. De aluminium constructie voldoet ook aan de eisen op het gebied van vonk bestendigheid voor toepassingen in explosieve atmosferen.

Gespecialiseerde coatings en legeringen

Extreme omgevingen verborgen mogelijk gespecialiseerde materialen, waaronder titanium voor superieure correlatieweerstand, Monel voor maritieme toepassingen of glasvezelversterkt plastic (FRP) voor chemische bestendigheid. Deze premieopties verhogen de indirecte investering, maar verlagen de levenscycluskosten dankzij verbeterde onderhoudsintervallen.

Motorefficiëntienormen en vervangen

De indeling van motorefficiëntie heeft een aanzienlijke impact aangepaste centrifugaalventilator operationele economie. De Internationale Elektrotechnische Commissie (IEC) stelt efficiëntieklassen vast onder standaard 60034-30-1, waarbij regelgevende mandaten de adoptie van hogere efficiëntieniveaus stimuleren.

De volgende tabel geeft een overzicht van de kenmerken van de efficiëntieklasse en de vereistenvereisten:

IE2-motoren met hoog rendement

IE2-motoren vertegenwoordigen de basislijn voor toepassingen met fractionele pk's tussen 0,12 kW en 0,75 kW onder de huidige regelgeving. Deze motoren zijn geschikt voor toepassingen met intermitterende toepassingen waarbij continu gebruik geen investering in premie-efficiëntie rechtvaardigt.

IE3 Premium-efficiëntievereisten

Sinds juli 2021 schrijft de EU-regelgeving IE3-efficiëntie voor motoren tussen 0,75 kW en 1000 kW. Centrifugaalventilator IE3 IE4 motorefficiëntie wat zorgt voor een vermindering van het verbruik met 15-20% vergeleken met IE2-equivalenten. Deze motoren zijn geschikt voor toepassingen in continubedrijf, waaronder industrieel ventilatie- en koelingsproces.

IE4 Super Premium-efficiëntie

IE4-motoren leveren maximale efficiëntie voor synthetische stoffen met grotendeels continue werking. Regelgevende vereisten schrijven vanaf juli 2023 IE4-naleving voor voor motoren van 0,75-200 kW. Deze motoren bereiken een efficiëntieniveau van meer dan 96% en zorgen voor een snel rendement op de investering dankzij energiebesparingen, ondanks hogere indirecte kosten.

Tijdlijn voor relevante van regelgeving

Inkoopteams moeten de vervangen van de motorefficiëntie verifiëren in overeenkomstige met de toepasselijke regelgeving. Niet-conforme motoren worden op gereguleerde markten geconfronteerd met importbeperkingen en operationele boetes. Integratie van variabele frequentieaandrijving (VFD) met IE2-motoren kan in bepaalde rechtsgebieden voldoen aan de efficiëntie-eisen, hoewel directe IE3- of IE4-motorspecificatie universele zinvol zijn.

Maatwerkparameters voor industriële toepassingen

Specificaties bandbreedtediameter en breedte

Selectie van de waaierdiameter van de centrifugaalventilator vereist een evenwicht tussen prestatie-eisen en beperkte beperkingen. Standaarddiameters bestaande uit 200 mm voor compacte HVAC-units tot 3000 mm voor zware industriële toepassingen. De waaierbreedte, axiaal gemeten, bepalend de luchtstroomcapaciteit bij een gegeven diameter. Bredere waaiers verwerken grotere volumes, maar horizontaal een proportioneel hoger opgenomen vermogen.

Selectiesoftware berekent de optimale diameter op basis van het vereiste debiet, systeemdruk en rotatiesnelheid. De Euler-vergelijkende koppelt de waaierdiameter aan de bladbelastingshoeken; kleinere diameters horizontaal steile bladhoeken om een ​​gelijkwaardige drukstijging te bereiken.

Stati-druk- en CFM-vereisten

Centrifugaalventilator met hoge druk toepassingen ondergronds een zorgvuldige analyse van de systeemweerstand. Statische drukvereisten bevatten wrijvingsverliezen in het leidingwerk, filterweerstand en drukval van componenten. Het lastigten van de systeemweerstand resulteert in een ontoereikend luchtstroom, terwijl het overschatten energie verspilt en het geluid toeneemt.

Standaard industriële ventilatoren bereiken een statische druk variërend van 0,5 tot 6,0 inch waterkolom, terwijl gespecialiseerde hogedrukontwerpen een waterkolom van 70 inch of hoger bereiken.  Prestatieverificatie volgens de normen DIN 24166 Klasse 1 of BS 848 Klasse A unieke levering van maximale capaciteit.

Temperatuur- en omgevingsoverwegingen

Bedrijfstemperatuurbereiken beïnvloeden de materiaalkeuze en lagerspecificaties. Standaardventilatoren zijn geschikt voor temperaturen tot 80°C, terwijl hogetemperatuurontwerpen met industriële constructie continu werken op 350°C en met tussenpozen op 550°C. Toepassingen bij hoge temperaturen thermische accommodatie voor thermische uitzetting in montageontwerpen en asafdichtingen die geschikt zijn voor hoge temperaturen.

Selectiemethodiek voor B2B-inkoop

Systematische selectie zorgt ervoor aangepaste centrifugaalventilator Prestaties komen overeen met de vereisten van de toepassing. De volgende selectiematrix is leidend voor inkoopbeslissingen:

Systeemweerstand berekenen

Voor een nauwkeurige verwerking van de statische druk is de optelling van alle systeemcomponenten vereist. De ondergrond in het leidingwerk is afhankelijk van de diameter, lengte en oppervlakteruwheid. De filterweerstand is grotendeels afhankelijk van het mediatype en de belasting. Bochten, overgangen en dempers dragen bij extra verliezen. De aanbevolen praktijk specificeert dat ventilatoren de vereiste CFM bereiken bij 1,25 keer de berekende systeemdruk om een ​​voldoende prestatiemarge te beschermen.

EENfstemming van de ventilatorcurve op het bedrijfspunt

Optimaal rendement treedt op wanneer het bedrijfspunt van het systeem de ventilatorcurve snijdt nabij het Best Efficiency Point (BEP). Als de verbindingen van BEP effectief werken, veroorzaakt dit instabiliteit en recirculatie. Right-of-BEP-werking vermindert de efficiëntie en verhoogt het geluid. Frequentieregelaars maken werking op meerdere werkpunten mogelijk, terwijl de efficiëntie behouden blijft.

Installatie- en operationele integreren

Opties voor schijfconfiguratie

Bij configuraties met directe aandrijving wordt de waaier recht op de motor gemonteerd, waardoor riemverliezen en onderhoud worden geëlimineerd. Deze compacte opstellingen zijn geschikt voor toepassingen in schone lucht met consistente taakvereisten. Riemaandrijfsystemen maken snelheidsaanpassing mogelijk door veranderingen in de poelieverhouding en zorgen voor motorisolatie tegen luchtstroomtemperaturen. Koppelingsaandrijvingen bieden een gemiddeld rendement met minimale onderhoudsvereisten.

VFD-integratie en snelheidsregeling

Frequentieregelaars passen de motorsnelheid aan om aan de wisselende systeemvereisten te voldoen, wat aanzienlijke besparingen opleveren in vergelijking met demperregeling. De ventilatorwetten schrijven voor dat de luchtstroom lineair groeit met de snelheid, de druk groeit met de snelheid in het kwadraat en het vermogen groeit met de snelheid in blokjes. Een snelheidsreductie van 20% levert een energiebesparing van ongeveer 50% op.

Onderhoud en bediening

Standaard industriële ventilatoren bereiken een bereik van 40.000 tot 100.000 uur, afhankelijk van de bedrijfsomstandigheden. Vetgesmeerde lagers herhaaldelijke hersmering, terwijl oliebadsystemen intervallen bieden. Waaierbalancering volgens ISO 1940 klasse 6.3 of 2.5 minimaliseert trillingen en verlengt de aanwezigheid van de componenten [^52^]. Regelmatige inspectie van de bladslijtage, vooral bij toepassingen met veel deeltjes, voorkomt catastrofale storingen.

Veelgestelde vragen

Hoe selecteer ik het juiste achterwaarts gebogen d centrifugaalventilator voor mijn toepassing?

Selecteer de vereiste hoeveelheid van vier parameters: vereiste luchtstroom (CFM), totale statische systeemdruk (inch watermeter), luchtdichtheid bij bedrijfstemperatuur en acceptabel geluidsniveau. Achterwaarts gebogen waaiers zijn geschikt voor toepassingen die een gemiddelde tot hoge statische druk verspreid (tot 15 inch w.g.) met schone of matig stoffige lucht. Deze ventilatoren bereiken een efficiëntie van 75-85% en beschikken over niet-overbelastende vermogenscurven die motoren tegen overbelasting beschermen. Zorg ervoor dat de ventilatorcurve met de weerstandscurve van uw systeem, zodat het bedrijfspunt binnen 80-100% van het BEP-debiet valt voor een optimaal rendement.

Wat onderscheiden hogedruk centrifugaalventilator ontwerpen uit standaardmodellen?

Hogedrukcentrifugaalventilatoren omvatten gespecialiseerde waaierontwerpen en een robuuste constructie om statische drukken te bereiken die het standaardbereik overschrijden. Deze eenheden maken meestal gebruik van achterwaarts gebogen of radiale waaiers met een versterkte bladconstructie, zwaar gelaste behuizingen met een draagvermogen van 22 inch en nauwkeurige uitgebalanceerde componenten om hogere spanningsniveaus te lastig. Toepassingen zijn onder meer lange kanalen, zeer compacte filtratiesystemen en pneumatisch transport waarbij de drukvereisten hoger zijn dan 10 inch w.g. Standaardventilatoren kunnen doorgaans een gewicht van 0,5-6 inch aan, terwijl ontwerpen voor hoge druk een gewicht van 70 inch bereiken.

Welke motorefficiëntieklasse moet ik opgeven voor toepassingen met continu gebruik?

Toepassingen met continu bedrijf (24/7 werking) rechtvaardigen IE4 Super Premium Efficiency-motoren ondanks hogere overhead kosten. De efficiëntieverbetering van 10% ten opzichte van IE3-motoren verhoogt een snelle terugverdientijd door energiebesparingen. Voor toepassingen die jaarlijks 4.000 bedrijfsuren draaien, vertegenwoordigt IE3 Premium Efficiency de minimale specificatie onder de EU-regelgeving voor motoren boven 0,75 kW. Bij intermitterende toepassingen van seizoensapplicaties kan gebruik worden gemaakt van IE2-motoren, waar de regelgeving dit toestaat. Controleer altijd de lokale wettelijke vereisten, hoeveel efficiëntemandaten per rechtsgebied verschillen en de implementatiedata voor IE4-naleving tot 2023 lopen.

Hoe werkt Selectie van de waaierdiameter van de centrifugaalventilator invloed op de prestaties en efficiëntie?

De waaierdiameter heeft een directe invloed op de luchtstroomcapaciteit, de drukopwekking en de rotatiesnelheidsvereisten. Grotere diameters verplaatsen grotere luchtvolumes bij een lager toerental, waardoor de efficiëntie wordt verbeterd en het geluid wordt verminderd. Bij de keuze van de diameter moet echter een evenwicht worden gevonden tussen prestatie-eisen en limietbeperkingen en beperkingen van de tipsnelheid. De specifieke snelheidsberekening (ns = 5,54 × n × √Q / H^(3/4)) bepaalt de juiste maatvoering. Een grote diameter in verhouding tot de systeemvereisten zorgt ervoor dat het apparaat uiterst links van het BEP wordt gebruikt, waardoor de efficiëntie en mogelijke instabiliteit ontstaat. Onvoldoende diameter vereist hogere rotatiesnelheden om de maximale prestaties te bereiken, waardoor het geluid en de afname toenemen

Referenties

1. Blauberg Motoren. (2025). Wat is het verschil tussen een voorwaartse en een achterwaartse centrifugaalventilator? Blauberg Technische Hulpbronnen .
2. EENirPro Fan & Blower-bedrijf. (2026). Constructiematerialen voor industriële ventilatoren en blowers. EENirPro technische documentatie .
3. Hartzell-luchtbeweging. (2025). Selectiegids voor centrifugaalventilatoren: het juiste type kiezen. Hartzell Engineeringblog .
4. ebm-papst. (2018). Centrifugaalventilatoren - Basisprincipes. ebm-papst Technische Documentatie .
5. EENangepaste fans Australië. (2024). Centrifugaalventilatorwaaier 101: typen en toepassingen. Technische gids voor industriële ventilatoren van Swinnerton .
6. Witt & Sohn AG. (2024). Energie-efficiëntie (EcoDesign) voor industriële ventilatoren. Witt & Sohn Technische Documentatie .
7. Overwinningsmotor. (2025). Revolutionaire prestaties: hoe IE3- en IE4-motoren de industriestandaarden opnieuw problemen opleveren. Victory Motorindustrie-analyse .
8. Hoyer-motoren. (2025). IE1, IE2, IE3, IE4 Motorverschillen. Hoyer Motors Kennisbank .
9. Gids voor industriële ventilatoren en blazers. (2025). Industriële centrifugaalventilatoren en blowers: ultieme gids voor hoogefficiënte luchtbeweging. Ningbo Yichou-industriebronnen .
10. Usha-spuitgietindustrie. (2025). Achterwaarts gebogen centrifugaalventilatorspecificaties. Symbiose ventilator Technische gegevens .
